안전 투과형 광전 센서

CANBO M-261 안전 투과형 광전 센서





제품명 : 안전 광전 센서
유형:투과형
신청: 자동문 시스템에 사용됩니다.
기능: 자동문 부속품, 보안 보호
감지 거리: 10-500cm
빔 피치: 60cm

작동 전압: AC/DC 12-36V
정전류(12V): 195mA
동작전류(12V): 165mA
주변 온도: -20도 ~ 플러스 65도
내광성 : 100000Lux
케이블 길이: 4미터/개 x 2
포장 목록: 컨트롤러x1, 센서 x2(송신 및 수신), 4-PIN 케이블x2, 나사 가방x1, 설명서x1



매개변수	261A	261B	261C	261D
치수(mm)	2000x24x11	1500x24x11	1000x24x11	500x24x11
응답 시간	104ms	78ms	52ms	26ms
스캐닝 빔	32쌍	24쌍	16쌍	8쌍
정전류(12V)	150mA	130mA	110mA	90mA
중복 기능	√	√	√	√
블랭킹 기능	√	√	√	×

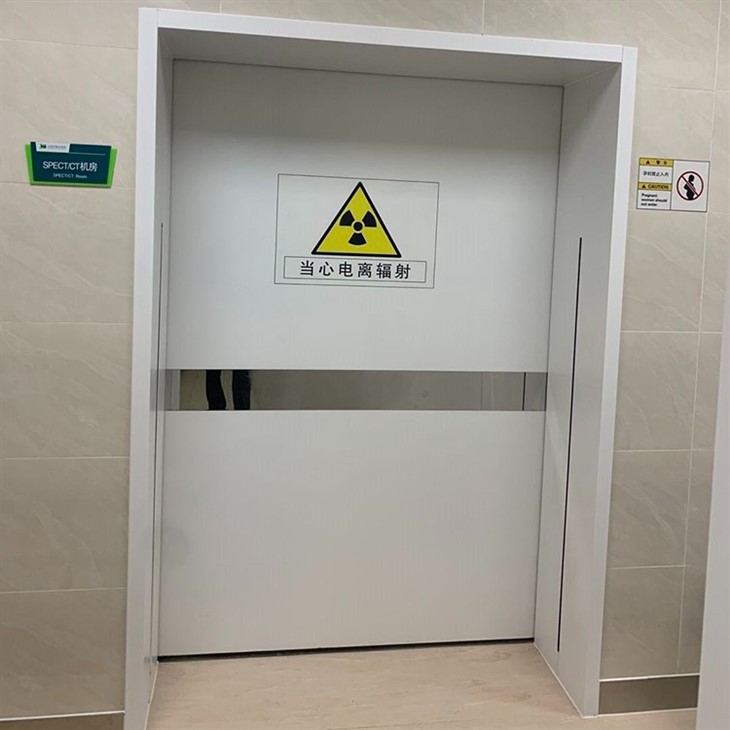

일부 병원의 클린룸이나 기타 자동문이 작동하는 경우에는 투과형 광전 센서 유형을 찾을 수 있습니다. 이는 송신기와 수신기 스트립으로 구성되며 별도의 케이스에 보관되어 자동 도어의 양면에 설치됩니다. 도어 프레임이므로 대향 모드 광전 센서라고도 합니다.

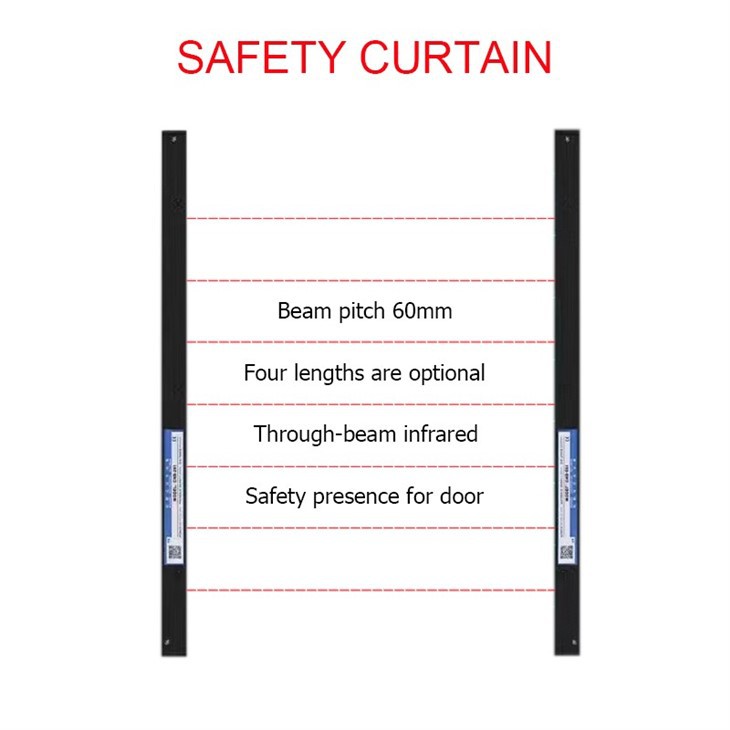

작동 원리 : 설치 후 송신기의 빛은 수신기의 빛과 반대 방향으로 방출되어 직접 수렴하여 자동문 이동 영역 전체를 덮는 빔 빛을 형성하고 여러 개의 빔 빛이 한 줄의 라이트 커튼을 형성합니다. 사람이나 물체가 송신기와 수신기 사이의 광선을 차단하면 문 열림 신호를 출력하여 자동문 감지 구역의 보행자 보안을 보호합니다.



가장 효과적인 감지 모드 중 하나인 투과형 센서는 감지 범위가 넓고 감지 감도가 뛰어납니다. 이 투과형 센서는 다양한 환경에서 자동문의 위험 구역을 안정적으로 보호할 수 있습니다.



1, 전원 입력 및 신호 출력 단자
2, 녹색 불빛을 나타내는 동작이 켜집니다.
3, 빨간불을 나타내는 전원이 켜집니다.
4, 광전 센서 송수신을 위한 연결 소켓
5, 신호 NC/NO 선택을 위한 포인터
6, 광전 센서 방출 스트립
7, 광전 센서 수신 스트립
8, 동작 감지는 빨간색 표시등을 나타냅니다.
9, 청색광을 나타내는 중복 기능이 켜집니다.
10, 녹색 불빛을 나타내는 광전 센서가 켜집니다.
11, 기능 설정 다이얼 스위치 위치



일치하는 컨트롤러는 배선도에 따라 자동문 작동 장치와 연결되며 신호선과 전력선을 포함합니다. 그리고 다른 쪽 끝은 광전 센서의 송신 및 수신 격자 막대에 각각 연결됩니다.



이 안전 광전 센서에는 기능 선택 스위치 설정이 있으며 상시 닫힘(NC) 및 상시 열림(NO) 신호 출력을 선택할 수 있습니다.

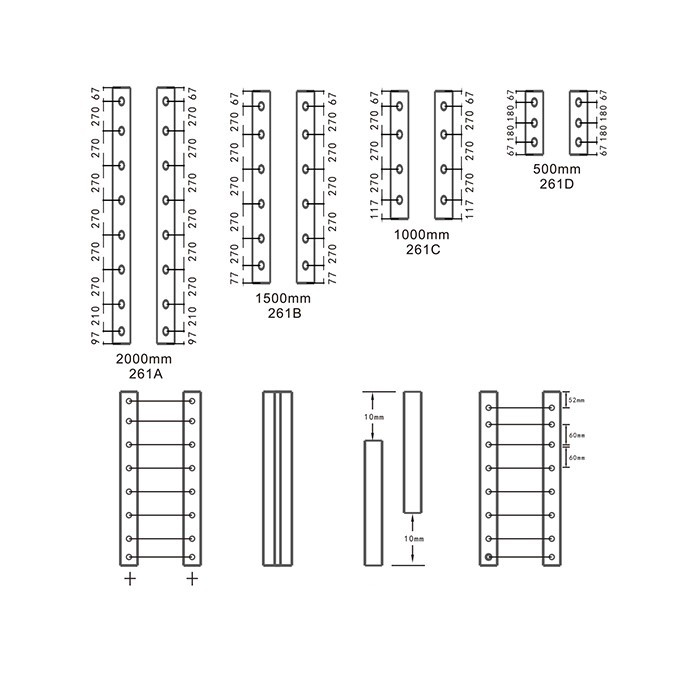

1, 최대 설치 거리 5000mm
2, 허용편차 10mm(수직)
3, 허용 편차 10mm(수평)
4, 빔 피치는 60mm입니다.

5, 지능형 블랭킹 기능: 적외선 광점을 차단하면서 위에서 아래로 순차적으로 의미하며 감지 신호를 생성하지 않습니다. 이 기능은 패스트 롤 도어, 차고 도어 및 기타 적용 장면에 사용할 수 있습니다.
6, 중복 기능: 차단되거나 손상된 후 설정된 시간에 따라 1-2 쌍의 적외선 튜브를 보호할 수 있습니다.





우리 회사는 수년 동안 자동문 출입 통제 액세서리 산업에 종사하고 있으며 우수한 품질 관리, 제조업체 직접 공급 및 판매 후 보증을 통해 완전한 생산 및 테스트 절차를 수행하고 있습니다. 전체 제품은 아래와 같습니다. 보다 구체적이고 최신 제품 카탈로그가 필요한 경우 당사에 문의하십시오.

회사의 생산 기지는 심천시에 위치하고 있으며 풍부한 경험을 갖춘 엔지니어 팀, 완벽한 생산 공정 및 잘 조직된 생산 라인을 보유하고 있으며 컴퓨터 기술, 지능형 식별 기술, IoT 기술을 하나로 통합했습니다.



CANBO 제품은 높은 안정성과 절묘한 외관, 국내외 브랜드, 엔지니어링, 수출 거래자의 장기 공급으로 널리 사용됩니다. 회사는 지적 재산권 관리 시스템 인증 및 품질 관리 시스템 인증을 통과했으며 제품은 특허 보호를 신청했으며 일부 제품은 CE 인증 및 FCC, ROHS 인증을 통과했습니다.
