자동 여닫이 문 통신수를 위한 적외선 최고 검사 감지기

자동 스윙 도어 오퍼레이터 생산을 위한 적외선 탑 스캔 센서 소개 움직이거나 고정된 인체 및 물체를 정확하게 감지할 수 있으며 모든 종류의 회전 자동 감지 도어 또는 스윙 도어가 신체 또는 물체와 충돌하는 것을 방지하여 사람과 장비의 안전을 보장합니다. ...

문의 보내기 채팅하기

빠른 배송
품질 보증
연중무휴 고객 서비스

제품 소개

자동 여닫이 문 통신수를 위한 적외선 최고 검사 감지기

생산 소개

움직이거나 고정된 인체 및 물체를 정확하게 감지할 수 있고, 모든 종류의 회전 자동 감지 도어 또는 스윙 도어가 신체 또는 물체와 충돌하는 것을 방지하여 자동 회전문 안전 참석 행사에 널리 사용되는 사람과 장비의 안전을 보장할 수 있습니다.

227-02

가장 밝은 부분

1, 사람이나 장비가 회전문이나 자동 스윙 도어에서 들어올 때 움직이거나 서있는 사람이나 물체를 감지하고 안전을 유지할 수 있습니다.

2, 독창적인 구조, 단순하지만 현대적인 외관. 그리고 설치가 매우 쉽습니다.

3, 휠을 조정하고 나사를 잠그면 감지 높이와 감지 영역이 빠르고 정확하게 조정됩니다.

4, 시스템에는 환경(예: 햇빛, 눈, 비 등)의 영향을 받지 않는 배경 및 소음 필터링 시스템과 함께 강력한 압력 안정성이 있습니다.

5, 스캐닝의 감지 각도는 브래킷을 장착하여 정확하게 조정할 수 있습니다.

매개변수

스캔 영역 설정	바퀴의 기계적 조정 500-2800mm	삼각형 원리
주변 온도	-20도~ 플러스 60도	설정된 스캔 영역 이탈 60도
감지 영역 직경	약 75mm 광점	2000mm 스캔 영역에 적용
광선의 종류	적외선	880nm 펄스 변조 적외선
작동 전압	에어컨/DC12~36V
현재 소비	<>
신호 출력	릴레이, 스위치 포인트	전기 절연
	최고 교류 전압 DC/AC48V 최고 교류 DC/AC 0.5A 최고 교류 커패시턴스 55volt-ampere/24watts	정격 전류(저항성 부하) DC1A/24V 유도성 부하/용량성 부하, 제공 EDM 담금질 저항 부하
감지 응답 시간	보다 작거나 같음100 밀리세컨드
작동 모드	모션 또는 정지 모드	자기 적응
기능 표시기	LED 표시등	푸른 불을 켜다대기 상태, 빨간색 불을 켜다감지하다상태
주택 자재	AL / ABS7
치수	750x31x20mm, 620x31x20mm, 900x31x20mm, 1200x31x20mm(옵션)	길이/너비/he어이t

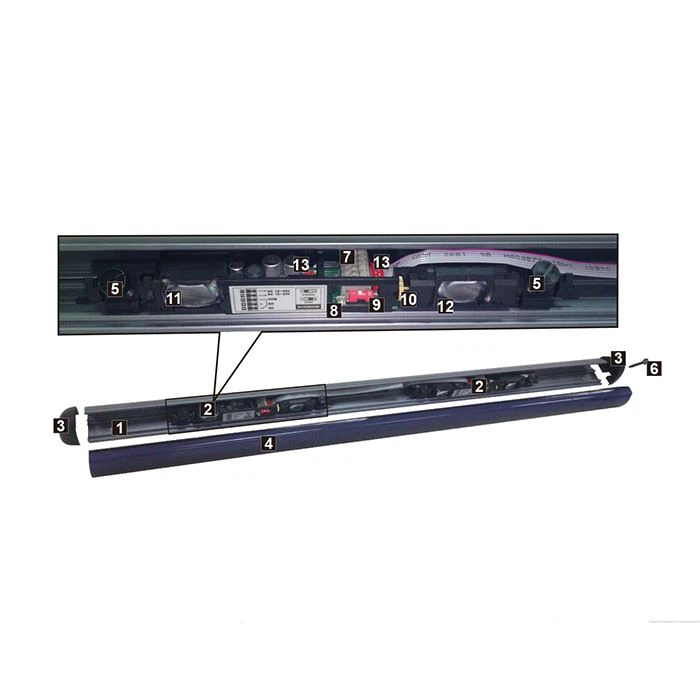

생산 개요

①알루미늄 하우징

②센서*2

③엔드 커버*2

④전면커버(필터글라스)

⑤마운팅 브래킷*2

⑥십자 홈 나사*2

⑦접속단자

⑧표시등

⑨배경 설정 스위치

⑩스캔 영역 조절 휠

⑪송신실

⑫리시브 캐빈

⑬와이어 인터페이스*2

M-227-1

설치

1, 옵션 1: 마운팅 브라켓에서 두 개의 나사를 제거한 다음 다른 쪽으로 밀어 넣습니다.

Option2: 나사를 제거합니다. 그런 다음 브래킷 홀더와 센서를 알루미늄 케이스에서 조심스럽게 꺼냅니다.

2, 도어 리프에 알루미늄 케이스를 설치하십시오.

3, 마운팅 브라켓을 메인 케이스에 연결하기 전에 나사를 제거해야 합니다. 센서를 케이스에 넣고 2개의 마운팅 브래킷을 센서에 조입니다.

참고: 케이블을 설치합니다. 센서를 케이스에 넣기 전에 마운팅 브래킷에서 나사가 열려 있는지 확인하십시오.

4, 배경 모드: 일반 또는 어둡게

227-8

5, 모든 설치가 끝나면 센서를 시작하십시오. 종이(A4 또는 8.5*11인치)나 손을 사용하여 감지 영역을 테스트하십시오.

참고: LED 표시등이 파란색에서 빨간색으로 바뀝니다.

6, 조정 휠을 사용하여 스캔 영역을 조정합니다. 스캔 범위를 지상에서 25cm로 설정합니다.

7, 센서를 밀어 감지 영역을 조정합니다(마운팅 브래킷이 열려 있어야 함).

8, 장착 브래킷의 래칫 폴을 사용하여 경사각을 설정합니다. (참고: 경사를 피하기 위해 양쪽 각도를 동일하게 조정하십시오.)

9, 모든 설정을 마친 후 장착 브래킷의 나사를 단단히 고정하여 센서를 안정시킵니다.

10, 전면 커버를 닫고 나사를 사용하여 고정합니다. 센서 설치가 끝나면 전면 커버를 알루미늄 케이스에 올려 놓으십시오.

227-9

모든 단계는 단일 센서의 조정에 사용되며 이중 또는 그 이상의 센서도 동일한 방법을 사용합니다.

문제 해결

징후	원인	방법
특정 지점에서만 열리는 문 시간 또는 일부만 엽니다.	스캔 영역이 바닥에서 너무 가깝게 설정되었습니다.	설명서 시트에 따라 스캔 영역을 재설정합니다.
도어 열림 LED가 오랫동안 빨간색으로 켜집니다.	스캔 영역이 바닥에서 너무 가깝게 설정되었습니다.	설명서 시트에 따라 스캔 영역을 재설정합니다.
센서는 항상 감지합니다.	형광등이 센서 근처에 있습니다.	설명서 시트에 따라 경사각을 변경하십시오. 형광등을 제거하십시오.
센서가 움직이는 물체를 감지할 수 없습니다.	스캔 영역이 바닥에서 너무 멀리 설정되었습니다. 센서 사이에 연결된 배선이 잘못되었습니다. 비를 맞아야 합니다.	스캔 영역을 재설정하고 와이어 연결을 다시 확인하십시오. 센서 변경
